2025/06/13
電気設計
制御盤
# 実録！Eplanで回路図を書いて製造加工機と連携、盤を組み立てるまでやってみた
- [Tweet](https://twitter.com/share)
- [ホーム](https://blog.eplanjapan.co.jp/) \>
- [ブログ](https://blog.eplanjapan.co.jp/blog) \>
- [電気設計](https://blog.eplanjapan.co.jp/blog/tag/電気設計) \>
- 実録！Eplanで回路図を書いて製造加工機と連携、盤を組み立てるまでやってみた
制御盤の部品配置作業を支援するEplan Smart Mountingと、
制御盤の配線作業を支援するSmart Wiringというソリューションのプロモーション用に、
デモ制御盤を1面作るというプロジェクトが立ち上がりました。
本プロジェクトでは、
Data Portalから部品データをダウンロード、Electric P8とPro Panelを使い設計し、
EplanデータをリタールのPerforexにインポートして、盤の穴あけ加工をしました。
制御盤の組立・配線にはSmart MountingとSmart Wiringを使いました。
規模は違えど、実際に設計から製造までデータの連携をした記録です。

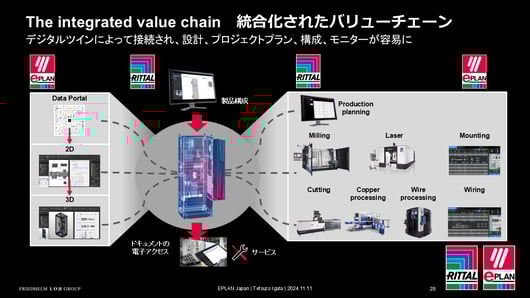

Eplanとリタールのデータの流れ
本プロジェクトでは、電気設計者としてのバックグラウンドも豊富で、Eplanのテクニカルエンジニアとして約10年のキャリアを持つ電気設計者と、
中板も電線も触ったことはないマーケティング担当者がサンプル制御盤を実際に作りました。
設計から製造までデータがつながるEplan、どのようにつながっていくのか実録レポ形式でご紹介します。
一見何の問題もなくスムーズにいくと思われたこのプロジェクト、実はいろいろなことがありました。
**もくじ**
1. [STEP.1 Data Portalから使用部品のインポート](https://blog.eplanjapan.co.jp/blog/241205#a1)
2. [STEP.2 Electric P8で回路図をかく](https://blog.eplanjapan.co.jp/blog/241205#a2)
3. [STEP.3 Pro Panelで3Dレイアウト](https://blog.eplanjapan.co.jp/blog/241205#a3)
4. [STEP.4 製造連携 リタール 製造加工機](https://blog.eplanjapan.co.jp/blog/241205#a4)
5. [STEP5.制御盤組立作業](https://blog.eplanjapan.co.jp/blog/241205#a5)
6. [リタールアプリケーションセンターで体験できます](https://blog.eplanjapan.co.jp/blog/241205#a7)
## 登場人物
|  | Electric P8・Pro Panel 担当 産業設備の電気設計、PLC、現地立ち上げ、ほぼすべてを経験してEplanに入社。電気設計の知識、Eplanの知識も豊富なエンジニア。 |
| --- | --- |
|  | Smart Mounting・Smart Wiring担当 Eplanが大好き。だけれど電気設計の基礎知識はなく、回路図は読めない。いつかフォークリフトを運転してみたいと思っている、マーケティング担当。 |
## STEP.1 Data Portalから使用部品のインポート
本プロジェクトで使用する機器は、Data Portalに掲載されているもので構成しました。
- エンクロージャー：リタール [AEボックスシリーズ](https://www.rittal.com/jp-ja/products)
- DINレール：興和化成 [KBRシリーズ](https://www.kowa-kasei.co.jp/archives/products/kbr)
- ダクト：興和化成 [KDシリーズ](https://www.kowa-kasei.co.jp/archives/products/kd)
- 電線：太陽ケーブルテック [超柔軟性機器内配線用電線UE/SSX1015 FL](https://www.taiyocable.com/product/1607/)・[柔軟性電気機器用ビニル絶縁電線 KIV LF](https://www.taiyocable.com/product/1086/)
- パワーサプライ：[コーセル KHシリーズ](https://www.cosel.co.jp/product/powersupply/KH/) / [オムロン S8VK-S](https://www.fa.omron.co.jp/products/family/3485/)
- 遮断機：富士電機機器制御 [配線用遮断器・漏電遮断器 G-Twin Λ(ラムダ)シリーズ](https://www.fujielectric.co.jp/products/low_voltage_circuit_breaker/g_twin_lambda/) / 三菱電機株式会社 [ノーヒューズ遮断機 WS-Vシリーズ F Style](https://www.mitsubishielectric.co.jp/fa/products/lvd/lvcb/pmerit/index.html)
- サーキットプロテクタ：富士電機機器制御[CP30Fシリーズ](https://www.fujielectric.co.jp/products/circuit_protector/cp30f/)/ 三菱電機 CP30-BA
- 端子台：東洋技研 [スプリングロック式端子台 VTXシリーズ](https://www.togi.co.jp/series/terminalblock/511/) / [ネジアップ式端子台 PTUシリーズ](https://www.togi.co.jp/series/terminalblock/101/)
- 小型コネクタ端子台：[オムロン XW2K](https://www.fa.omron.co.jp/products/family/3856/lineup.html)
Data Portalで使用部品を検索、Electric P8にインポートして回路図を書きました。
|  | Data Portalの部品検索方法が、昔よりかなり良くなっていたよ。 |
| --- | --- |
## [](https://cta-redirect.hubspot.com/cta/redirect/8666270/2dc5a792-ccf2-4668-b413-2dcfe2419f21)STEP.2 Electric P8で回路図をかく
Data Portalからインポートした部品データを使って回路図を書きます。部品をレイアウトスペースにドラッグすると、シンボルが表示されます。
Data Portalからダウンロードした部品情報に、必要な情報を付け加えたり修正したりして回路図作成しました。今回のプロジェクトでは、Electric P8のシンボル間の自動結線機能やスマートコネクト機能が活躍しました。
|  | Data Portalからダウンロードした部品情報を、プロジェクトに合わせて修正・変更しました。回路図はElectric P8のシンボル間の自動結線機能や、レポート機能でサクサク書けてよいね。 |
| --- | --- |
[](https://blog.eplanjapan.co.jp/230619)Eplanの電気CADの機能をまとめて紹介している記事
## STEP.3 Pro Panelで3Dレイアウト
Electric P8で回路図が作成できたら、Pro Panelで制御盤内3Dレイアウト設計に移ります。

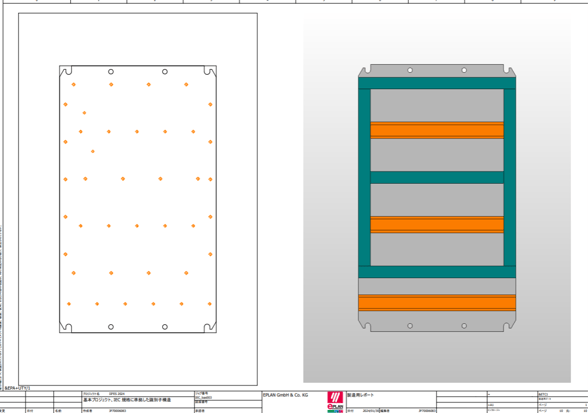

回路図で使用した情報を活用するので、配置する部品をドラッグ＆ドロップするだけで3D部品が配置できます。部品情報に付与されている、穴をあける位置情報を元に、ネジ穴の場所を中板に反映します。
今回はDINレールとダクトの穴あけ位置は、修正を加えて調整しました。
|  | 3Dレイアウトスペースに置くだけだから、レイアウトはスムーズにできた。機械で加工するので、ダクトとDINレールの穴あけ位置の確認は重要で、修正が必要だったところもあったね。 |
| --- | --- |
部品にはどこからどの方向に電線を接続するか、という情報も含まれています。
この情報を元にルーティング機能を使うと、自動で配線経路・配線長が計算されます。
## STEP.4 製造連携 リタール 製造加工機
Eplanで作成した設計データをエクスポートし、穴あけ、カットアウト、ねじ切りを自動で行うリタールのPerforexに渡しました。データのやり取りは簡単ですが、事前に穴あけ情報など、部品データを正確に登録する必要があります。
リタール Perforex MT

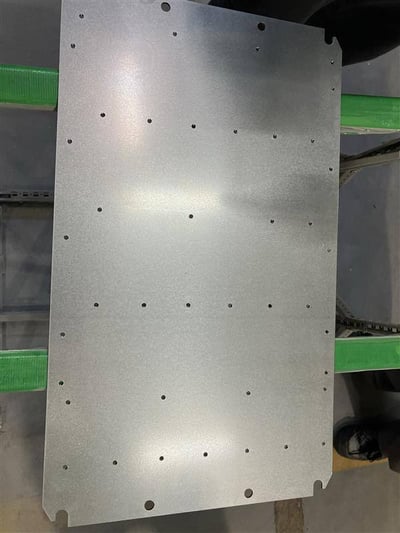

加工した中板
|  | EplanプロジェクトデータをPerforexで読み込んで、加工開始ボタンを押すだけ！ツールもPerforexが自動で持ち替えて、穴あけ、ネジ切までできる！ |
| --- | --- |
電線もリタールの全自動電線加工機 ワイヤーターミナル WT Cで加工できます。
今回は機械を使わずに電線を準備しました。
## STEP5.制御盤組立作業
今回は、制御盤の組立どころか、中板も初めて触るマーケティング担当者がSmart MountingとSmart Wiringを使って制御盤を組立・配線しました。
Smart MountingはPro Panelで設計した3Dのデータをベースに、どこに何の機器を配置するのか、制御盤の組立作業を支援するツールです。
|  | 中板が重い！ |
| --- | --- |

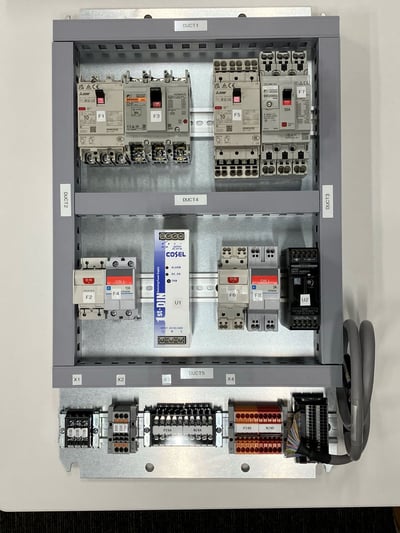

まずは穴をあけた穴板にDINレールとダクト、機器を取り付けていきます。
Smart Mountingの3Dデータのおかげで、部品と取り付け位置、順番など把握することができました。配置済み部品のステータスを変更するステップ、達成感を積み上げていきます。
この作業は3Dレイアウト表示のおかげで難なく完了しました。
## STEP5.制御盤結線作業
続いて結線作業も行っていきます。Smart Wiring上で必要な電線の種類と長さを確認し、指示された長さに沿って切っていきます。端子の圧着は初めてなので手こずりました。
初めての圧着
フェルール端子のみ、リタールの自動圧着マシンRCを借りて圧着。
圧着の失敗も少なく、差し込むだけで圧着してくれるので作業効率は上がりました。
初心者には自動マシンが心強いです。

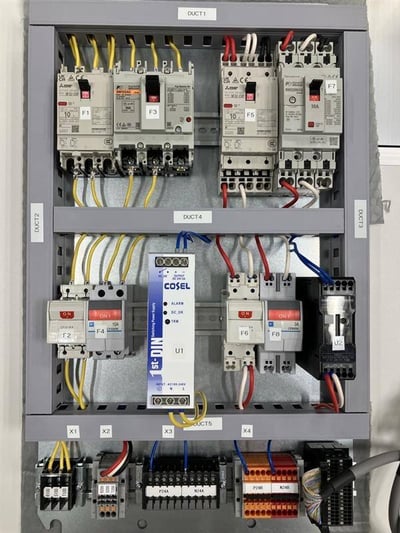

圧着が終わったのでSmart\_Wiringの指示に従って配線をしていきます。
回路図は読めないので、3D表示に従って部品に差し込みます。
RCでフェルール圧着、差し込むだけが一番ラクにできました。
初めての制御盤組立作業は、Smart MountingとSmart Wiringを用いて、一人で完遂することができました。もちろん
完成！
|  | Smart Wiringの指示通り電線を切ると少し長めでした。 手での圧着はこれでいいのか不安になってしまったので、自動圧着、差し込み式が一番簡単で間違っていないと確信も持てました。 |
| --- | --- |
## リタールアプリケーションセンターで体験できます
製造工程まで連携できる電気設計データは、制御盤加工機や、制御盤組立・配線デジタル指示ツールを用いた製造支援までつながりました。
Smart MountingやSmart Wiringを使って、初心者でも組み立てることができました。
これのフローを実際のプロジェクトで適応する場合、設計データの作りが重要になります。今の設計データを製造連携に生かすことができるのか、
ご興味のある方はぜひリタールアプリケーションセンターにお越しください。
リタールアプリケーションセンターでは、電気設計から製造まで一連の流れを体験することができます。
[](https://blog.eplanjapan.co.jp/hs/cta/wi/redirect?encryptedPayload=AVxigLI1VYDCvEX%2BTLXTTMnSNWCgC5x1Q9FDlklwVCjU78P1MrRsQMRrPjmteq3rp8PlcYFFARydHOcG7O2RleKj6Sz2d9RtPJzaR%2Flk1DXvM5mj9AioSuLcncHjjK29dUhhgCjGJnw1ICdiNJLcBHRO4K1ySxcshplTWrDcRCX0x%2F0g7M0jpCY5JrCCpVZKj3vjlKMczUGrOVgIDVPkpe0VCXf9q4nTzNFmbXaffOaDSpvaE3Kmbmw%3D&webInteractiveContentId=183526145888&portalId=8666270)
リタールアプリケーションセンターWEBサイト
掲載日：2024年12月
