回路図作成から製造連携まで。
電気設計をもっとスムーズにする総合電気設計CAD Eplan

多くの企業が、
電気設計の効率化・標準化に
Eplanを活用しています

自動車メーカー上位20社のうち
19社がEplanを採用

世界の機械・プラントメーカー
上位100社のうち70社が
Eplanを採用

世界中で525,000人以上の
ユーザーがEplanを信頼

Eplanとは？

Eplanは、回路図を作成するためだけの電気CADではありません。

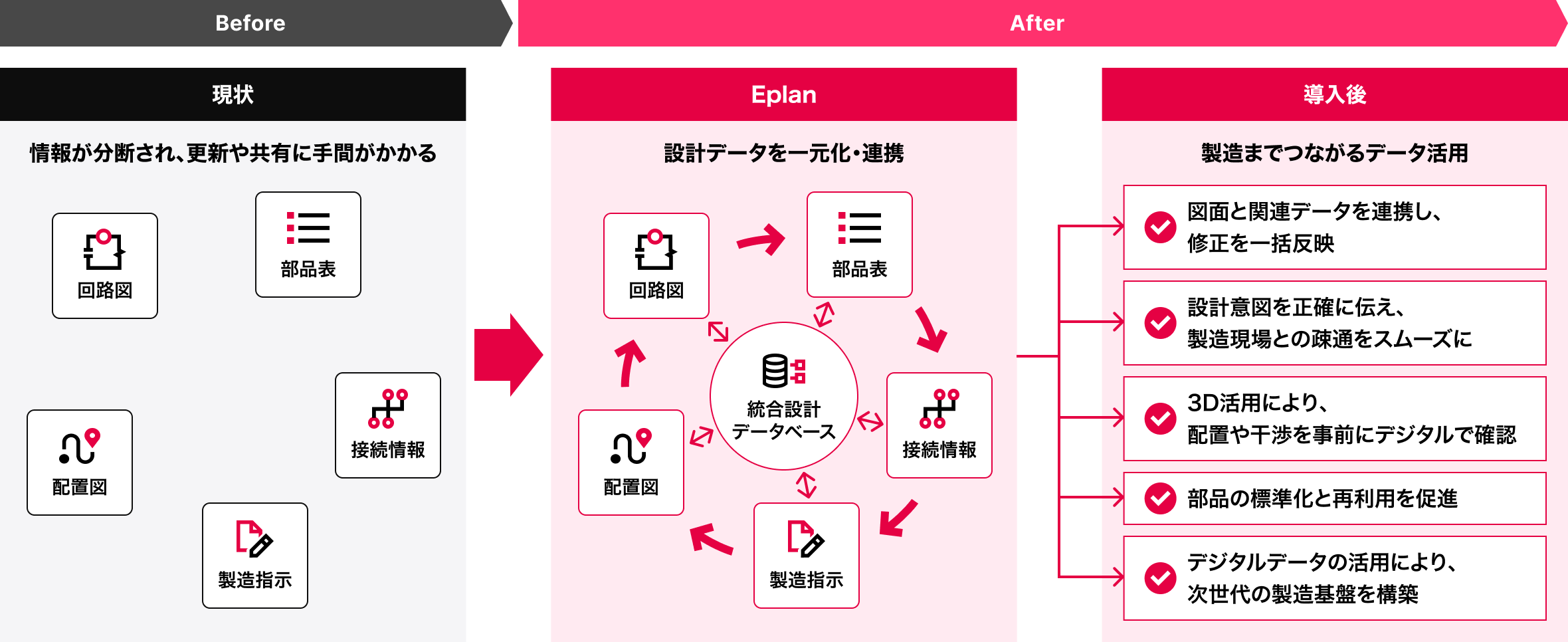

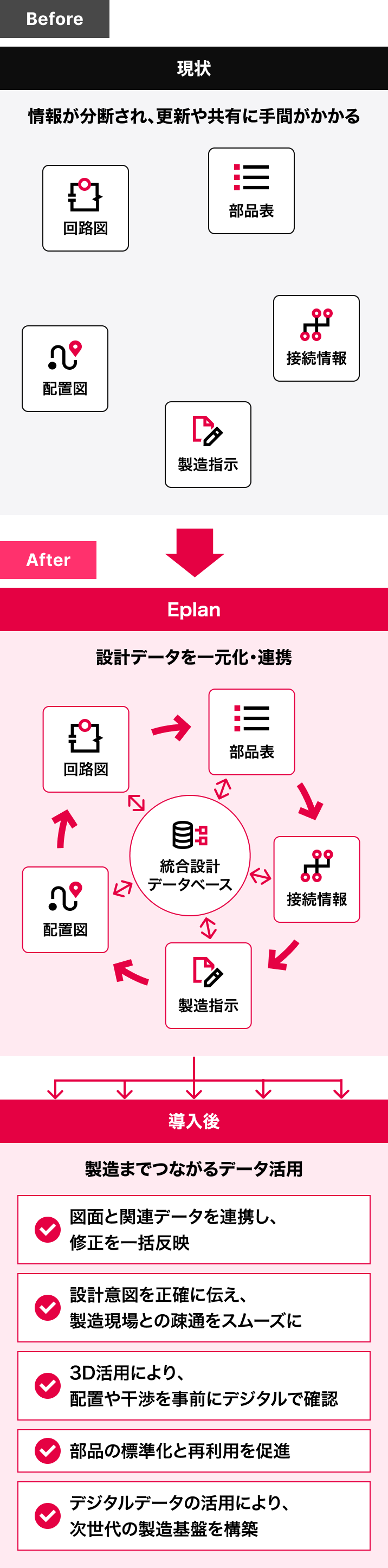

回路図・部品情報・接続情報・配置情報を設計データとして一元管理し、設計から製造までをつなぐデータベース型の電気設計プラットフォームです。
設計データを製造まで一貫して活用することで、設計業務の効率化、標準化、設計資産の再利用を実現します。

汎用CADと、
EplanのCADの違い

メリット1 図面を描くCADではなく、
設計データを活かすCAD

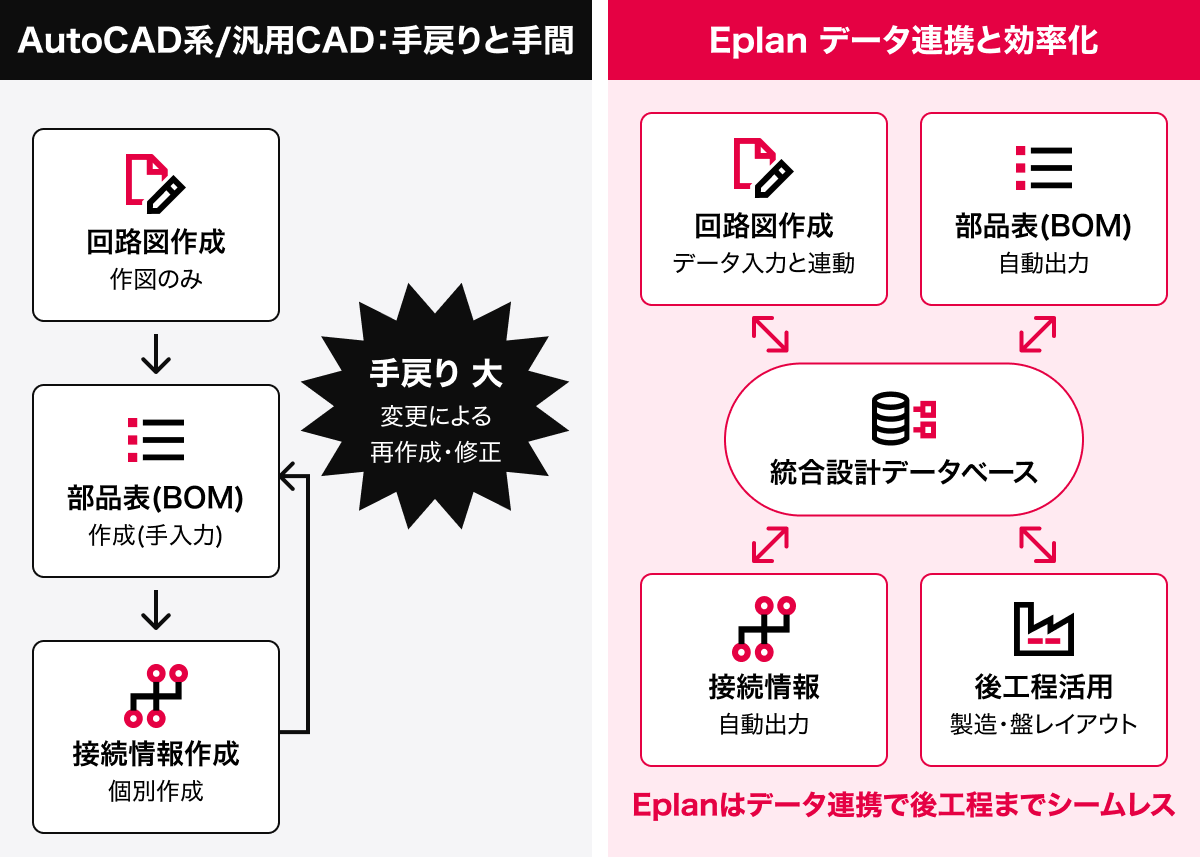

AutoCAD系や汎用CADでは、回路図は作成できても、その後の部品表や接続情報、関連資料との連動は手作業になりやすくなります。

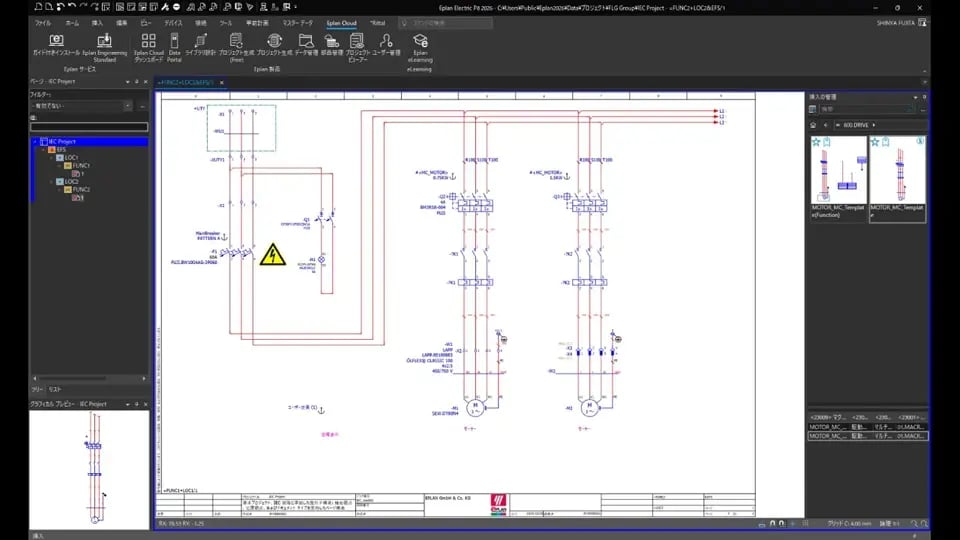

Eplanは、回路図で使った部品情報や接続情報をデータとして扱い、帳票出力や後工程での活用まで見据えやすい設計基盤です。

メリット2 コピー＆ペースト中心ではなく、
標準化・再利用を進めやすい

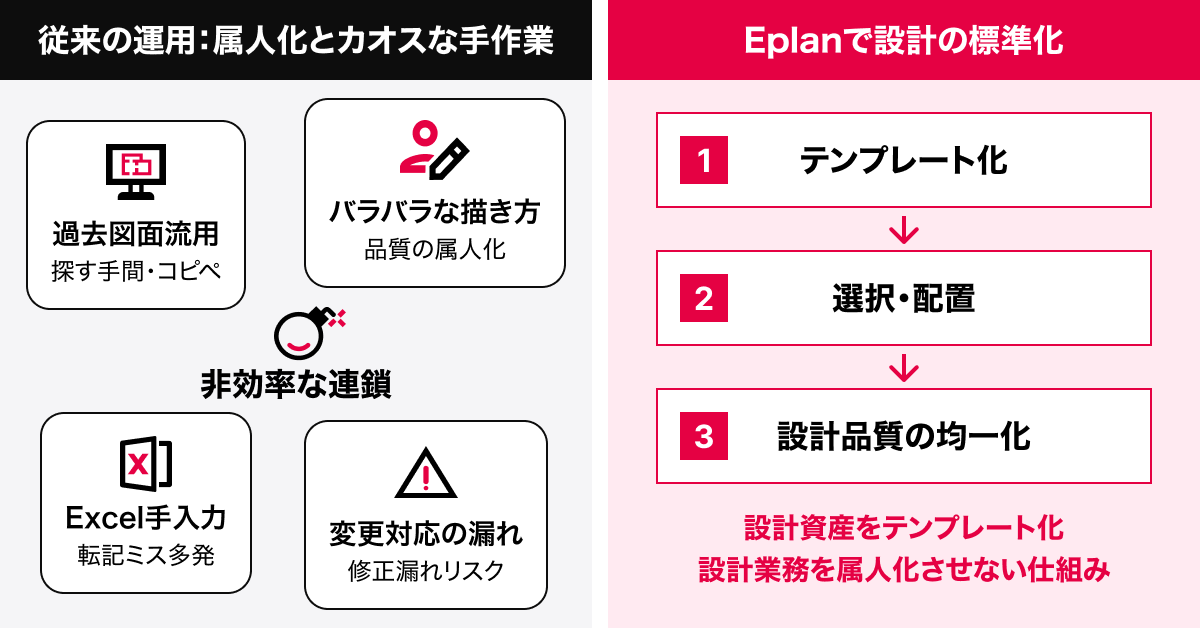

従来の運用では、過去図面の流用やExcel手入力に頼りやすく、設計者ごとの描き方の差も生まれやすくなります。
Eplanでは、設計ルールやよく使う回路構成をテンプレート化できます。設計資産を再利用しやすい形にすることで、設計者ごとのやり方の違いもなくなり、一定の品質で設計を進められます。

メリット3 設計で終わらず、盤設計・配線・
製造までつなげやすい

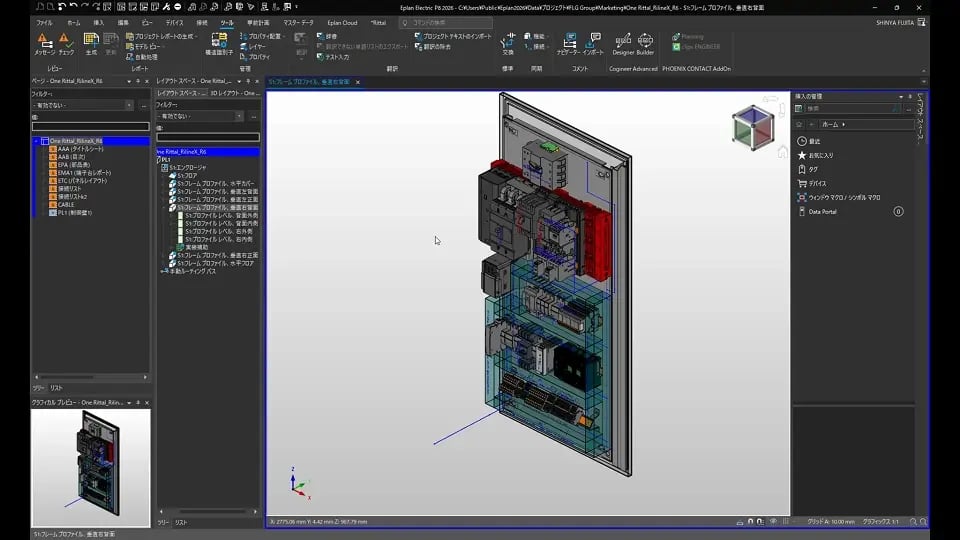

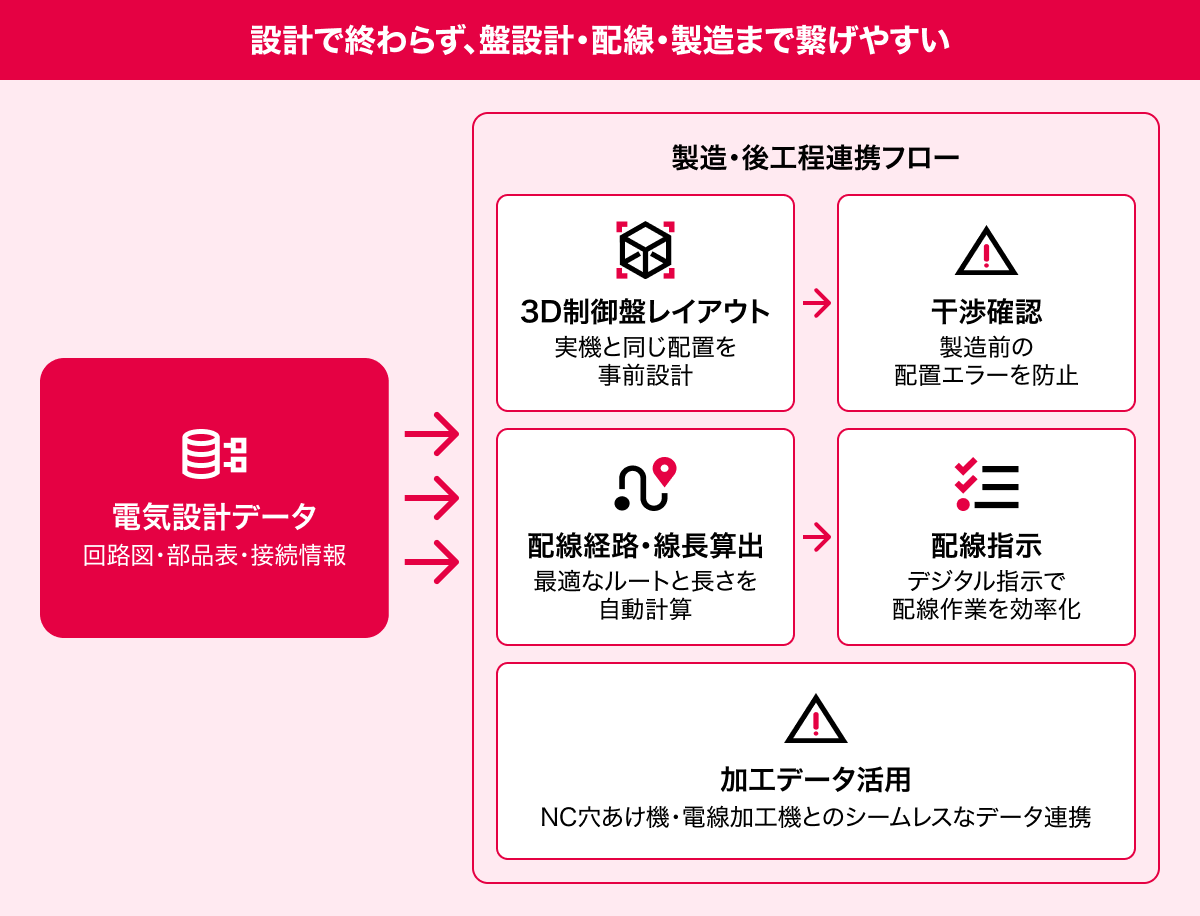

Eplanは、電気設計データをもとに、3D制御盤レイアウト、干渉確認、配線経路・線長算出、配線指示、加工データ活用まで発展させやすい構成です。
回路図データを、製造工程までつなげて活用できるのが、ほかの電気CADとの大きな違いです。

電気設計CAD導入に関する
よくある質問

1. Eplanは、どんなことができる電気設計CADですか？

   Eplanは、回路図を描くだけでなく、部品情報や接続情報を設計データとして一元管理できる電気設計CADです。
   回路図作成、部品表や各種帳票の出力、盤レイアウト、製造工程でのデータ活用まで、設計業務全体をつなげやすいのが特長です。

2. 一般的なCADや2D電気CADと、Eplanの違いは何ですか？

   一般的なCADでは、図面ごとに情報を個別管理する運用になりやすく、設計変更時に関連資料の修正が手作業になることがあります。
   3D電気設計ができることもEplanの大きな特長で、この3Dデータは制御盤の製造工程にもつながります。

3. 今使っているCADから、移行や併用はできますか？

   はい。現在お使いのCAD環境や運用状況に応じて、段階的な移行や併用をされるお客様が一般的です。既存図面の扱い方、電気設計の標準化やどこまでデータ連携を進めたいかお話を伺い、お客様それぞれに合わせたトレーニングやコンサルティングなどでサポートいたします。

4. 導入時に、部品データを一から作る必要がありますか？

   Eplanでは、部品データ活用を支援する「Eplan Data Portal」を利用できます。
   主要メーカーの部品情報を活用しながら設計を進められるため、運用の立ち上げ負担を抑えやすいのが特長です。Data Portalに掲載がない部品や特注部品などは部品データを作成しますが、その点はきちんとサポートいたします。

5. 設計変更があった場合、関連する図面や部品表にも反映できますか？

   Eplanは、回路図・部品情報・接続情報を設計データとして扱うため、変更内容を関連図面や帳票に反映しやすい構成です。
   これにより、修正漏れや不整合の防止、設計変更時の作業負担軽減につなげやすくなります。

6. 盤設計や製造工程でも活用できますか？

   はい。Eplanは、回路図作成に加えて、製造工程まで活用しやすいデータ出力まで、回路設計から3D電気設計まで一貫したデータ活用が可能です。設計製造連携を進めたい企業にも活用されています。

7. どのような企業で導入されていますか？

   Eplanは、産業機械、制御盤、装置製造など幅広い分野で活用されています。
   グローバルでは50か国以上、73,100社以上の導入実績があり、設計の標準化や製造連携を進めたい企業に選ばれています。

8. まだ検討段階ですが、相談や資料請求はできますか？

   はい、可能です。
   「電気設計CADを比較検討したい」「今のCAD運用を見直したい」「概算価格が知りたい」など、どんな些細なことでも構いません。しつこい営業活動は致しませんので、安心してお気軽にお問い合わせください。
