【セミナー動画公開】板金加工図・ワイヤ加工指示・部品表　全部自動作成！ Pro Panel機能紹介

1. EPLAN Pro Panel概要
2. ワイヤの自動ルーティングレポートの自動生成
3. ワイヤの端末処理の指定とレポート
4. 板金加工図の自動生成
5. セミナー配布資料をダウンロード

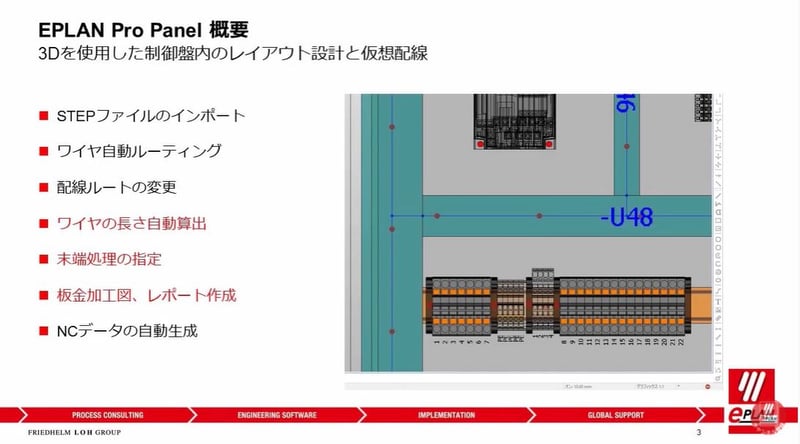

EPLAN Pro Panel概要

EPLAN Pro Panelとは制御盤内のレイアウト設定を3Dで行うソリューションです。
Pro Panelでは、製造で活用できるドキュメントを自動で作成できます。

例えば板金加工図やワイヤの長さ、末端処理の指定など。

今回のセミナーではワイヤ製造に関する設定とレポートの作り方、穴あけなどの板金加工図のレポートの作り方をご紹介します。

ワイヤの自動ルーティングレポートの自動生成

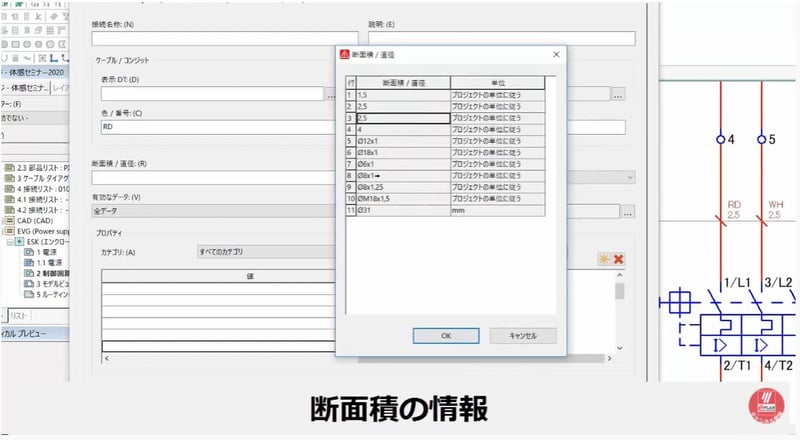

ワイヤの自動ルーティングを行うためには、まず電気設計CAD Electric P8で配線の色の情報と断面積・線番の情報を入れます。

線の情報をP8で入れたら次にPro Panelを使い、3D制御盤内に部品を配置します。部品はドラッグ&ドロップで配置することができます。また、端子台はまとめて配置できます。

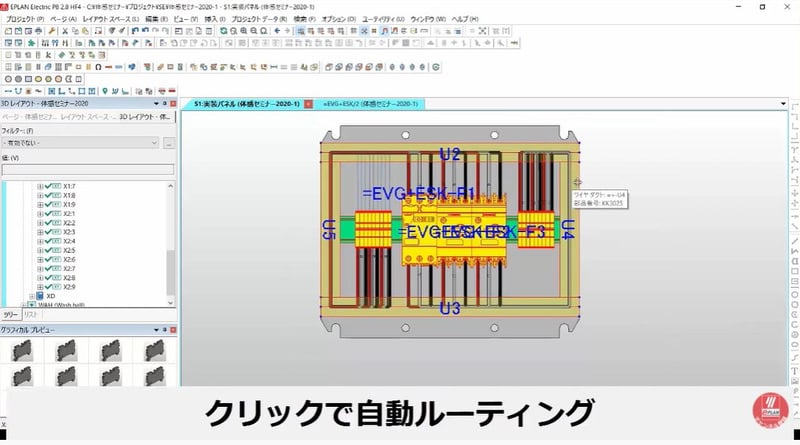

配置したら自動ルーティングをします。

EPLANでは最短距離のルートを探して自動でルーティングをします。後から手動でルーティングを変更することもできます。

ルーティングすると、プロパティの接続：単位付きの長さに線の長さが表示されています。これのデータを電気設計CAD P8と同期させることで回路図に長さの情報を反映します。

レポートを生成するとレポートにも長さを反映させることができます。

ワイヤの長さは表示を変えることができます。長さを繰り上げしたい場合、表示の桁数を変更することで長さを繰り上げることができます。

ワイヤの端末処理の指定とレポート

まずP8でワイヤの端末処理情報：丸端子・Y端子・棒端子を追加します。
丸端子の時にはR、Y端子の時にはY、棒端子の時にはTCと表示させるようにします。

次にPro Panelで部品のプロパティを開き、設定をしていきます。例えば、このF1の部品では接続ポイントパターンの所で、接続カテゴリーを棒端子、接続サイズを1㎜とします。すべての線に情報を入力した後、ルーティングをします。

ルーティングされた線をクリックして、プロパティを開きます。F1に接続されている線ですと、接続サイズソースのところは1㎜、ワイヤ終端処理のソースのところはTCと入力されています。

回路図と情報の同期、レポートを作成をします。

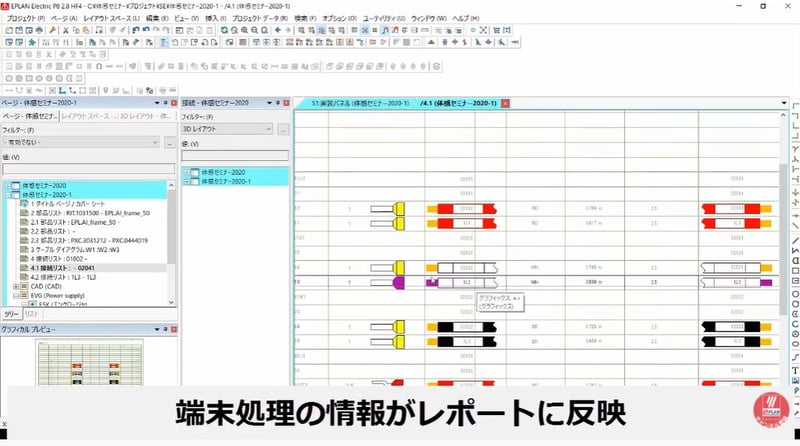

すると、指定した端末処理情報がレポートに反映されます。

板金加工図の自動生成

EPLANでは板金などに部品を配置すると、自動で穴あけ加工を作成することができます。これを2Dのページに挿入したり、NCデータとして出力したりすることができます。

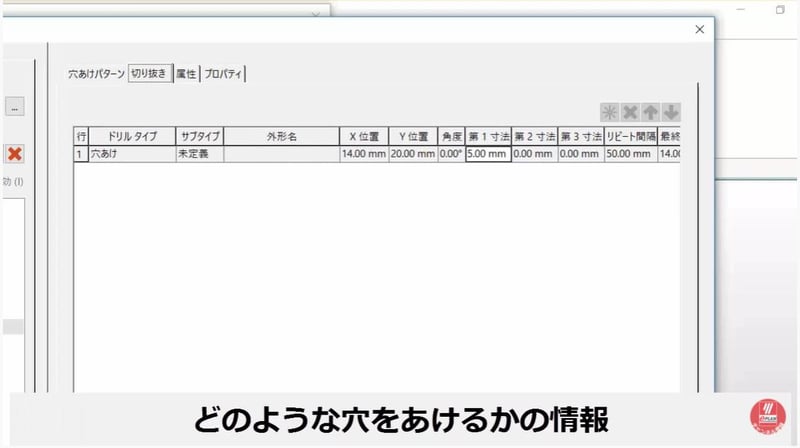

例えばPro Panelでワイヤーダクトを配置します。穴あけビューで穴加工の位置・形状を確認することができます。これは、部品情報の中に穴あけパターンの情報があるからです。どのような穴をあけるかということとか、穴あけの位置や寸法が記載されています。

穴あけパターンの情報がある部品ならば、部品配置と同時に穴あけ加工に関するレポートも作成できます。

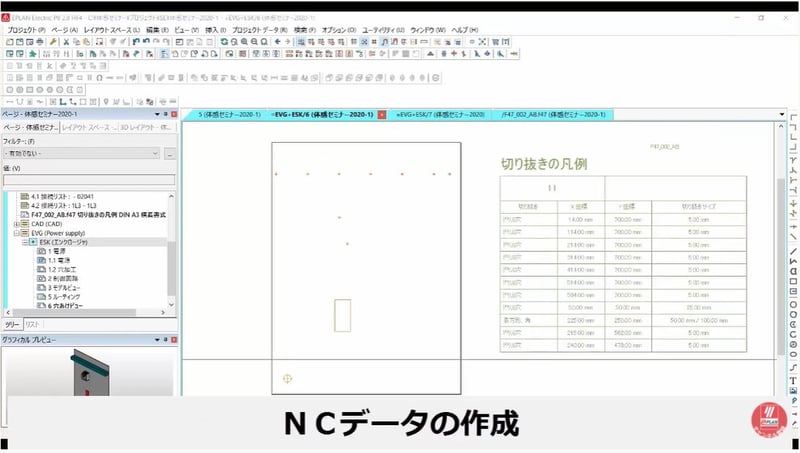

このような穴あけ情報を2Dのページに挿入します。そしてレポートを作成すると、そのレポートをNCデータとしてPDFやDXFデータとして出力することもできます。

セミナー配布資料をダウンロード

セミナーの配布資料を無料でダウンロードできます。個人情報の入力不要です。ご自由にどうぞ。
