フエニックス・コンタクト株式会社

盤設計・製造におけるデータ活用の環境を提供

盤の設計・製造の効率化の鍵は「データ活用」にある。データを揃え、使い、時には自分でデータを作って業務に取り込んで効率化していくことが重要です。

フエニックス・コンタクトは、Eplan Data Portalに製品の3Dデータを公開して設計者のデータ活用を促進し、さらに組端子台の設計ツール「PROJECT complete」を無償で公開し、設計者が自分用の組端子の3Dデータを容易に作れるようにするなど、盤設計・製造におけるデータ活用の環境を提供しています。

フエニックス・コンタクトは、グローバル売上高34億ユーロ（約5700億円）を超えるドイツの産業用接続・制御機器の総合メーカーで、電子基板や制御盤に使われる産業用端子台・コネクタなど配線機器をはじめ、スイッチング電源や雷サージ保護機器、さらには産業用スイッチやワイヤレスといったネットワーク機器なども取り扱っています。

制御盤の設計・製造効率化に対しては、早くから端子台や盤内機器のプッシュイン化による配線作業の効率化を提案してきましたが、それと並行してデジタル活用、データ連携にも積極的に取り組んできました。

制御盤の小型化ニーズに対応した日本発のコネクタ端子台 VSFシリーズをData Portalに掲載

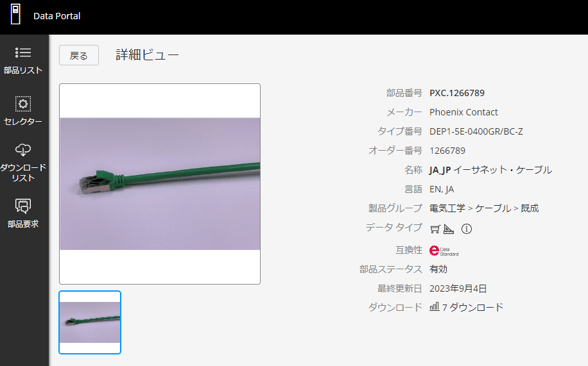

Eplan Data Portalへの3Dデータの掲載は、グローバルで展開している3万1000点以上の製品を掲載済みで、設計者が製品データを簡単にダウンロード可能な環境を整備。さらに日本法人でも、日本市場向けに独自開発した製品をEplan Data Portalに掲載しています。

コネクタ端子台「VARIOFACE Compact VSFシリーズ」は、制御盤の小型化ニーズの強い日本市場向けに独自開発した製品。

参考：縦横取り付け可能！コネクタ端子台VSFシリーズ フエニックス・コンタクト WEBサイト

通常、コネクタ端子台は取付方向が決まっていますが、同製品は縦と横に向きを変えて取り付けができるのが特徴。

従来品は縦と横向きで型式が異なり、案件によって制御盤設計者が使い分けする必要がありましたが、その煩わしさを解消した製品となっています。またサイズも業界最小クラスで省スペース化に貢献できるため、顧客からの反応もよく、採用も広がっています。

購入の前段階で、設計者に知ってもらい、選ばれるチャンスを得られる

Eplan Data PortalへのVARIOFACE Compact VSFシリーズの3Dデータの掲載は3年前に開始。現在は同製品とケーブルの合計168点を掲載しており、約1年間で2200件を超えるダウンロードがありました。

無料で使える組端子台設計ソフト「PROJECT complete」

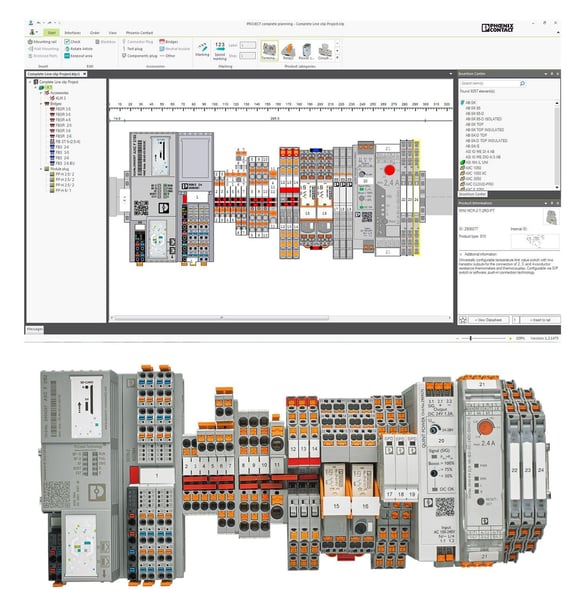

また制御盤の設計・製造連携におけるデータ活用の取り組みとして、端子台を並べて組端子の3Dデータを設計し、さらにマーキングも設定できる専用ソフト「PROJECT complete」を無償で提供しています。

組端子は注文に応じたカスタム品であり、Eplan Data Portalのような標準品のデータベースには3Dデータがなく、通常、設計者は自分で組端子台のデータを作らなければならず、大きな手間がかかります。

それに対しPROJECT completeを使うと、画面上で簡単に必要な組端子のデータを作成でき、マーキングも設定できる。終端やブリッジなど詳細な設定もできるので、図面への記入漏れや発注忘れを防止することができます。

作成したデータはEplanに取り込んで使用でき、3Dデータ作成の手間を減らして設計効率化できることに加え、マーキングの自動化で設計・製造連携も可能です。

さらなるデジタルツール・データ活用

電化や自動化ニーズによって制御盤の需要は増える反面、それを設計し製造する人手は減っています。これを解消するには各工程で効率化を進め、生産性を上げていくことが重要です。

さらに「組端子台サービスは、端子台の使用数が多いケースでは業務効率化に有効であり、もっと提案を強化して利用を増やしていく。加えて、お客様の注文は回路図やラフ図での依頼が多いが、PROJECT completeをもっと広め、お客様自身で使ってもらい更にEplanユーザーに対しては連携機能を知って頂けるよう啓蒙していきたい。

現在、PROJECT completeはダウンロード版で提供しているが、進化版としてWEBで設計ができる『ClipX Engineer』もリリースを予定しており、合わせて利用を促進していく。」
